Podešavanje brzine protoka sa kugličnim ventilom od 1 komada je ključni zadatak u mnogim industrijskim i komercijalnim aplikacijama. Kao pouzdan dobavljač jednodijelnih kugličnih ventila, razumijem važnost pravilnog podešavanja brzine protoka i ulogu koju ovi ventili imaju u različitim sistemima. Na ovom blogu ću podijeliti neke uvide o tome kako efikasno podesiti brzinu protoka koristeći kuglični ventil od 1 komada.
Razumijevanje kugličnog ventila od jednog komada
Prije nego što uđete u proces podešavanja brzine protoka, bitno je imati osnovno razumijevanje 1-komponentnog kugličnog ventila. Kuglični ventil od 1 komada je tip ventila za četvrtinu okreta koji koristi kuglicu s rupom u sredini za kontrolu protoka tekućine. Kada je ventil potpuno otvoren, otvor na kugli poravnava se s cijevi, omogućavajući maksimalan protok. Kada je ventil potpuno zatvoren, čvrsti dio kuglice blokira protok. Ventil se može podesiti na bilo koji položaj između potpuno otvorenog i potpuno zatvorenog kako bi se regulisao protok.
Alati su potrebni
Da biste podesili brzinu protoka s kugličnim ventilom od 1 komada, obično će vam trebati sljedeći alati:
- Ključ ventila ili aktuator, ovisno o vrsti rada ventila. Ručni ventili obično zahtijevaju ključ ventila, dok automatizirani ventili mogu imati aktuator koji se može kontrolirati elektronski ili pneumatski.
- Mjerač protoka (opciono, ali preporučeno). Mjerač protoka može pružiti precizna mjerenja protoka, što pomaže u preciznim podešavanjima.
Vodič korak po korak za podešavanje brzine protoka
- Sigurnost na prvom mjestu
- Prije početka bilo kakvog podešavanja, uvjerite se da je sistem bez pritiska i da ne postoji rizik od curenja tekućine. To može uključivati isključivanje relevantnih pumpi ili zatvaranje gornjih ventila.
- Nosite odgovarajuću ličnu zaštitnu opremu (PPE), kao što su rukavice i zaštitne naočare, kako biste se zaštitili od potencijalnih opasnosti.
- Identifikujte trenutnu brzinu protoka
- Ako imate mjerač protoka instaliran u sistemu, provjerite trenutno očitavanje protoka. Ovo će vam dati osnovu za vaša prilagođavanja.
- Ako ne postoji mjerač protoka, možete procijeniti brzinu protoka na osnovu simptoma sistema, kao što je pad tlaka na ventilu ili performanse opreme nizvodno.
- Odredite željeni protok
- Na osnovu zahtjeva vašeg procesa, odlučite o željenoj brzini protoka. Ovo se može odrediti faktorima kao što su ciljevi proizvodnje, specifikacije opreme ili ciljevi energetske efikasnosti.
- Podesite položaj ventila
- Za ručni kuglični ventil od 1 komada:
- Umetnite ključ ventila na vreteno ventila.
- Polako okrenite ventil u smjeru zatvaranja (obično u smjeru kazaljke na satu) da biste smanjili protok ili u smjeru otvaranja (obično suprotno od kazaljke na satu) da biste ga povećali. Napravite mala podešavanja odjednom kako biste izbjegli prekomjerno ili premalo podešavanje protoka.
- Nakon svakog podešavanja, sačekajte da se sistem stabilizuje nekoliko minuta kako biste omogućili da protok dostigne novu ravnotežu.
- Za automatizirani kuglični ventil od 1 komada:
- Koristite kontrolnu ploču ili sučelje za slanje signala aktuatoru.
- Povećajte ili smanjite postotak otvaranja ventila prema željenoj brzini protoka.
- Pratite reakciju sistema i izvršite dodatna podešavanja po potrebi.
- Za ručni kuglični ventil od 1 komada:
- Pratite brzinu protoka
- Ako imate mjerač protoka, stalno pratite očitavanje brzine protoka dok vršite podešavanja. Uporedite stvarni protok sa željenim protokom.
- Ako nema merača protoka, posmatrajte performanse sistema. Na primjer, ako se radi o vodovodnom sistemu, provjerite ima li promjena pritiska vode na različitim mjestima ili rada vode - pomoću opreme.
- Fino - Tuning
- Kada se približite željenoj brzini protoka, napravite vrlo mala podešavanja za fino podešavanje položaja ventila. Ovo može zahtijevati strpljenje i pažljivo promatranje sistema.
Faktori koji utiču na podešavanje brzine protoka
- Fluid Properties
Viskoznost, gustina i temperatura fluida mogu značajno uticati na brzinu protoka. Na primjer, viskoznija tekućina će sporije teći kroz ventil i možda će biti potrebno izvršiti podešavanja u skladu s tim. - Veličina i konfiguracija cijevi
Promjer cijevi i prisutnost krivina, koljena i drugih spojnica mogu stvoriti otpor protoku. Ovaj otpor može uticati na brzinu protoka i efikasnost podešavanja ventila. - Stanje ventila
Stanje samog kugličnog ventila od 1 komada, kao što je istrošenost kugle i sjedišta, može utjecati na njegove performanse. Oštećeni ventil možda neće moći da obezbedi preciznu kontrolu protoka.
Povezani proizvodi

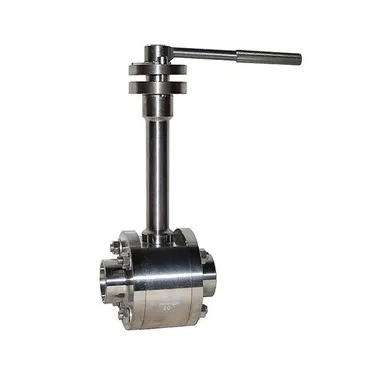

Osim jednodijelnih kugličnih ventila, nudimo i niz srodnih proizvoda koji mogu biti korisni u vašim aplikacijama. Na primjer, ako vam je potreban ventil pogodan za kriogene primjene, našKriogeni kuglični ventilje odličan izbor. Dizajniran je da podnese ekstremno niske temperature i pruža pouzdanu kontrolu protoka u kriogenim sistemima.
Ako vam je potreban ventil sa većom fleksibilnošću u pogledu održavanja i demontaže, našKuglični ventil od 3 komadamožda je prava opcija. Omogućava lak pristup unutrašnjim komponentama radi čišćenja, popravke ili zamjene.
Još jedan proizvod koji nudimo jeKovani plutajući kuglični ventil. Ovaj tip ventila poznat je po svojoj visokoj čvrstoći i izdržljivosti, što ga čini pogodnim za primjene pod visokim pritiskom i visokim temperaturama.
Kontaktirajte nas za nabavku
Ako ste zainteresovani za kupovinu jednodelnih kugličnih ventila ili nekog od naših drugih proizvoda, preporučujemo da nas kontaktirate radi nabavke. Naš tim stručnjaka spreman je da Vam pomogne u odabiru pravog ventila za Vaše specifične potrebe. Možemo pružiti detaljne informacije o proizvodu, tehničku podršku i konkurentne cijene. Bilo da ste veliko industrijsko preduzeće ili vlasnik malog biznisa, imamo rešenja koja će zadovoljiti vaše zahteve.
Reference
- "Valve Handbook", četvrto izdanje, JE Barringer.
- "Mehanika fluida i hidraulika", M. Shames.
